Čemu služi sušilica za impregnirani ukrasni papir?

A sušilica za impregnirani ukrasni papir služi kritičnoj svrsi uklanjanje otapala nosača s papira zasićenog smolom i napredovanje stvrdnjavanja smole do preciznog B-faza (djelomično stvrdnjavanje) potreban za nizvodnu laminaciju. Nakon što ukrasni papir ili papir za preklapanje prođe kroz kadu sa smolom i valjke za istiskivanje na liniji za impregnaciju, nosi višak vode ili otapala koji moraju ispariti, a smola mora biti djelomično umrežena — niti previše mokra (što uzrokuje lijepljenje i nepotpuno spajanje) niti previše stvrdnuta (što sprječava pravilan protok i prianjanje tijekom vrućeg prešanja). Sušilica kontrolira oba ova ishoda istovremeno preko cijele širine papirne trake, pri brzinama proizvodnje do 80 do 200 metara u minuti .

Tri istovremene funkcije sušilice

Funkcija 1: Isparavanje otapala i vode

Melamin-formaldehidne i urea-formaldehidne smole koje se koriste u impregnaciji ukrasnog papira otopine su na bazi vode. Nakon premazivanja, papir nosi 30 do 50% preostale vlage (u odnosu na težinu papira) koji se mora smanjiti na ciljni sadržaj hlapljivih tvari - obično 5 do 8% za standardne primjene laminiranja. Zagrijani protok zraka sušilice isparava ovu vodu s obje površine papira istovremeno. Brzina uklanjanja vlage kontrolirana je temperaturom zraka, brzinom zraka i brzinom papira — a sve to mora biti uravnoteženo kako bi se postiglo ravnomjerno isparavanje bez spaljivanja površine papira ili izazivanja neravnomjernog skupljanja.

Funkcija 2: Smola B-Stage Advancement

Kako vlaga isparava, temperatura smole raste i započinju reakcije umrežavanja — napredovanje smole iz tekuće A-faze u djelomično stvrdnutu B-fazu. Smola B stupnja je suha na dodir, njome se može rukovati i može se rezati, ali još uvijek sadrži dovoljno nestvrdnutih reaktivnih skupina da teče pod toplinom i pritiskom tijekom vrućeg prešanja, trajno se lijepeći na podlogu (MDF, iverica ili šperploča). Temperaturni profil sušilice mora unaprijediti stvrdnjavanje do ispravnog stupnja — mjereno kao reaktivnost ili "protok" — bez prelaska u potpuno stvrdnuto (C-stadij) stanje u kojem ne može doći do daljnjeg spajanja.

Pećnice za sušenje s više zona dopuštaju različite temperature u različitim dijelovima sušilice — zona više temperature za početno uklanjanje vlage, zona kontrolirane niže temperature za napredovanje konačnog stvrdnjavanja — dajući operaterima preciznu kontrolu nad konačnim stanjem B faze papira.

Funkcija 3: Zatezanje i transport papirne mreže

Sušilica mora transportirati lomljivu, smolom zasićenu papirnatu traku kroz pećnicu uz konstantnu napetost bez lomljenja ili gužvanja. Sustavi za kontrolu napetosti — koordinirani između ulaznih i izlaznih pogona — održavaju napetost mreže unutar uske tolerancije u cijeloj zoni sušenja. Zračni flotacijski sušači (koji drže tkaninu na jastucima zagrijanog zraka bez kontakta) koriste se za osjetljive papire koji ne mogu tolerirati kontakt valjka tijekom mokre, ljepljive faze prije nego što se postigne puna B faza.

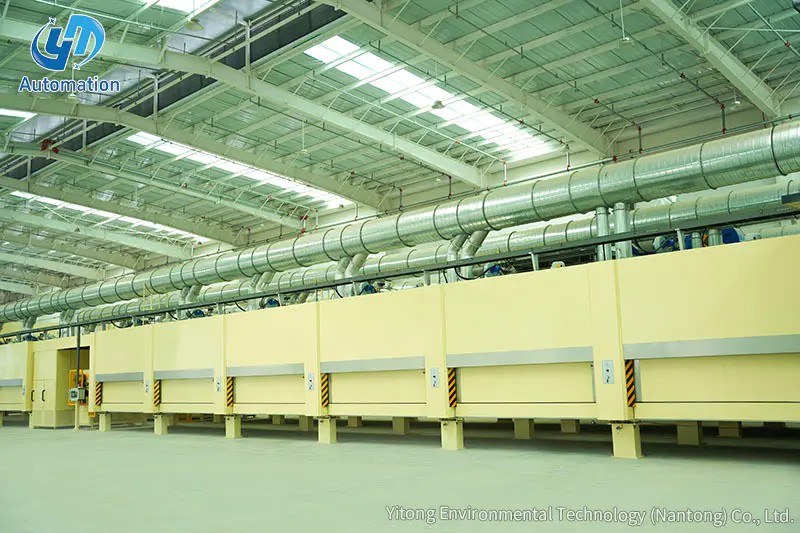

Konstrukcija sušare i ključne tehničke značajke

Struktura pećnice i toplinska izolacija

Vanjsko kućište sušilice impregniranog papira izrađeno je od čelična ploča visoke čvrstoće i čelik za konstrukcijske profile , osiguravajući krutost za održavanje dimenzionalne stabilnosti preko cijele duljine pećnice - koja može biti raspona 15 do 40 metara za proizvodne linije koje rade velikim brzinama. Čelična ljuska obložena je mineralnom vunom ili drugom toplinskom izolacijom kako bi se smanjio gubitak topline i održala ujednačenost temperature pećnice. Unutarnji zračni kanali i kanali zavareni su od pocinčani čelični lim (obično debljine 2 mm) za otpornost na korozivnu kombinaciju topline, vlage i formaldehidnih para prisutnih u pećnici tijekom rada.

Sustav cirkulacije zraka

Recirkulirajući topli zrak primarni je medij za prijenos topline. Termalni motor — obično ocijenjen na 7,5 kW ili više, radi na 1450 o/min — pokreće centrifugalne ventilatore koji cirkuliraju zagrijani zrak kroz pećnicu kontroliranom brzinom. Ventilator uvlači zrak kroz izmjenjivač topline (para, termalno ulje ili plin, ovisno o infrastrukturi postrojenja), zagrijava ga do ciljane temperature i usmjerava kroz niz mlaznica iznad i ispod papirne trake. Povratni zrak prolazi natrag kroz izmjenjivač topline za ponovno zagrijavanje, s kontroliranim udjelom koji se ispušta radi uklanjanja isparene vlage i para formaldehida.

Kontrola količine zraka i postupno pokretanje

Količina zraka koja se isporučuje na papirnu traku nije fiksna — prilagođava se tijekom pokretanja i rada kako bi odgovarala vrsti papira, brzini linije i vrsti smole koja se obrađuje. Postupno povećanje količine zraka tijekom pokretanja ključno je: provođenjem svježeg papira kroz pećnicu pod punim protokom zraka postoji opasnost od pucanja mreže od turbulentnog zraka prije nego što se napetost u potpunosti uspostavi. Kontrole pogona promjenjive frekvencije (VFD) na motorima ventilatora omogućuju glatko, kontrolirano povećanje protoka zraka od minimalne do razine proizvodnje kako se papirna traka stabilizira.

Kontrola temperaturne zone

Moderne sušilice dijele pećnicu u neovisno kontrolirane temperaturne zone - obično 3 do 6 zona od ulaza do izlaza. Temperatura u svakoj zoni nadzire se senzorima termoparova i kontrolira PLC pogonima na ventilima za dovod topline. Ova zonska kontrola omogućuje operaterima da optimiziraju temperaturni profil za različite težine papira, koncentracije smole i brzine linije — postižući dosljednu kvalitetu B faze u svim proizvodnim uvjetima.
