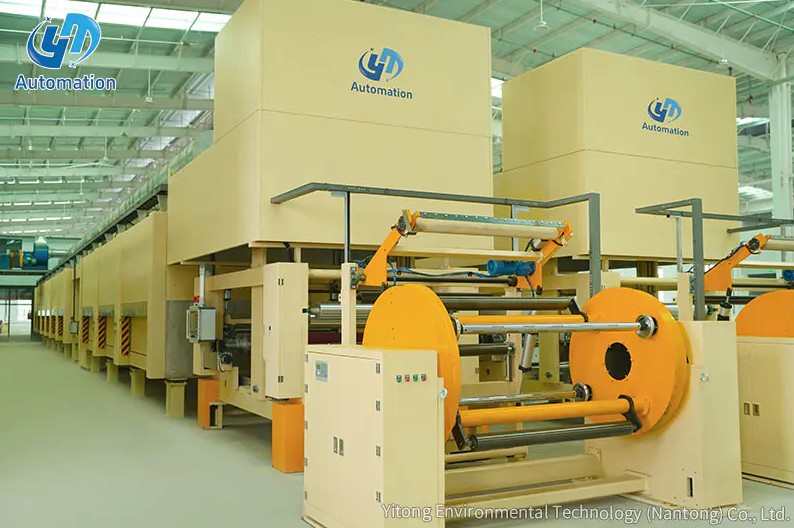

Kako radi rotacijski odmotač?

A Rotacijski odmotač radi podupiranjem namotanog valjka materijala na rotirajuću osovinu ili steznu glavu, zatim aktivno kontrolira brzinu i moment kočenja primijenjen na tu osovinu dok nizvodni proces povlači materijal s role. Osnovno načelo je kontinuirana kontrola napetosti: kako se promjer role smanjuje tijekom odmatanja, ista linearna brzina trake zahtijeva progresivno manji okretni moment, a sustav upravljanja odmotačem automatski kompenzira kako bi održao stabilnu, dosljednu napetost trake tijekom životnog vijeka role. Yitong Environmental Technology jasno opisuje ovu funkciju: rotacijski uređaj za odmotavanje kontinuirano ubacuje rolu materijala u nizvodni proces pretvorbe, ispisa, presvlačenja ili laminiranja kontroliranom brzinom i napetosti, rotirajući matičnu rolu kako se materijal troši i održava postojano uvlačenje trake bez prekida (Izvor: Yitong Environmental Technology, Što je rotacijski odmotač). Točnost napetosti je važna jer nedosljedna napetost uzrokuje nabore, lomove, pogreške u registraciji i nedostatke ispisa koji koštaju vremena i materijala za ispravljanje.

Temeljni problem koji rješava rotacijski odmotač

Da biste razumjeli kako rotacijski uređaj za odmotavanje radi, pomaže razumjeti problem koji on treba riješiti. Proizvodni procesi temeljeni na webu, uključujući ispis, rezanje, premazivanje, laminiranje i pretvorbu fleksibilne ambalaže, svi zahtijevaju kontinuirani, stabilan protok materijala koji ulazi u stroj dosljednom brzinom. Sirovi materijal dolazi kao namotani valjak, a namotani valjak predstavlja temeljni mehanički izazov: kako se materijal troši s vanjske strane valjka prema unutra, promjer valjka kontinuirano se smanjuje. Pri konstantnoj brzini osovine, valjak manjeg promjera daje manje tkanine po okretaju. Pri konstantnoj napetosti s jednostavnim sustavom kočenja, napetost se povećava kako se promjer smanjuje jer isti moment kočnice sada djeluje na krak manjeg momenta.

Jota Machinery to izravno objašnjava: stalak za odmotavanje daleko je više od mehaničkog držača; to je pomno konstruiran sustav dizajniran za podršku teškim velikim rolama, kontrolu napetosti kako se promjer role smanjuje i održava mrežu poravnatom dok ulazi u nizvodne dijelove, s pravilnim dizajnom koji sprječava nabore, lomove i neravne rubove koji koštaju sate zastoja i konzistentnost proizvoda (Izvor: Jota Machinery, What Is an Unwind Stand). Rotacijski uređaj za odmotavanje rješava ovaj problem smanjenja promjera putem kontrolne petlje koja očitava promjer, sustava povratne sprege plesnog valjka ili sustava mjerenja napetosti mjerne ćelije, pri čemu svaki kontinuirano prilagođava moment odmotavanja kako bi kompenzirao promjenjivu geometriju valjka.

Osnovne mehaničke komponente rotacijskog odmotača

Rotacijski uređaj za odmotavanje integrira nekoliko mehaničkih i upravljačkih podsustava, od kojih svaki obavlja određenu funkciju u slijedu rukovanja trakom.

Glavni okvir i sustav potpore kotura

Glavni okvir pruža strukturnu osnovu koja podržava težinu matične role i odupire se dinamičkim silama koje nastaju tijekom povlačenja mreže, ubrzanja i usporavanja. Nosač valjka ima jedan od dva glavna oblika: dizajn s osovinom gdje je osovina trna provučena kroz jezgru valjka i zaključana u bočno montirane ležajeve ili dizajn bez osovine gdje se hidraulične ili mehaničke stezne glave proširuju u jezgru valjka sa svakog kraja bez potrebe za osovinom pune duljine. Jota Machinery napominje da se revolverski sustavi bez osovine koriste za fleksibilne folije za pakiranje kako bi se osiguralo nesmetano rukovanje rastezljivim materijalima, dok su konstrukcije s osovinom uobičajenije za krute filmove, papir i folije gdje je zadržavanje jezgre manje zabrinjavajuće (Izvor: Jota Machinery, What Is an Unwind Stand). Papirnate matične role mogu težiti nekoliko tona i premašiti 2500 mm u promjeru, zahtijevajući konstrukciju okvira za teške uvjete rada i kontrolu napetosti velikog momenta za sigurno rukovanje (Izvor: Yitong Environmental Technology, What Is a Rotacijski odmotač).

Sustav kočenja ili pogona

Kočioni ili pogonski sustav je ono što fizički kontrolira rotaciju osovine valjka kao odgovor na povlačenje mreže koju primjenjuje stroj nizvodno. Koriste se tri glavne tehnologije pokretanja.

U pneumatskim kočionim sustavima, tlak zraka koji se primjenjuje na disk ili bubanj kočnicu na osovini za odmotavanje stvara moment kočenja koji se odupire silama nizvodnog procesa. Osnovni mehanički pristup koristi pneumatiku ili opruge za balansiranje sile rotirajućeg plesača ili rotirajućeg platna protiv kočnice na osovini za odmotavanje, kao što je opisano od strane Label and Narrow Web u tehničkom pregledu konfiguracija opreme za pretvorbu (Izvor: Label and Narrow Web, Rewinds, Unwinds and Splicers). Tlak zraka modulira regulator napetosti u stvarnom vremenu kako bi kompenzirao opadajući promjer valjka.

U kočionim sustavima s magnetskim prahom, električna struja kroz spojku punjenu prahom stvara moment kočenja, s izlaznim momentom proporcionalnim primijenjenoj struji. To omogućuje vrlo glatku, elektronički preciznu modulaciju zakretnog momenta bez efekata histereze koji mogu utjecati na mehaničke kočnice.

U pogonskim konfiguracijama odmotača, regenerativni motor aktivno kontrolira brzinu osovine, a ne samo primjenjuje otpor kočenja. To omogućuje odmotaču da preciznije rukuje rolama velike inercije velikog promjera tijekom ubrzavanja i usporavanja, te da sudjeluje u kontroli napetosti mijenjanjem brzine motora kao odgovor na položaj plesača ili povratne signale mjerne ćelije.

Dancer Roller i senzor napetosti

Plesasti valjak je komponenta koja najizravnije održava kontinuiranu kontrolu napetosti između odmotača i nizvodnog procesa. Plesasti valjak je slobodno lebdeći valjak koji leži na mreži između osovine za odmotavanje i prvog fiksnog stezaljke ili valjka za vođenje nizvodno. Montalvo Corporation opisuje načelo: sve kontrole napetosti plesača imaju pomoćne valjke ili ruke koje su unaprijed napregnute za jedan smjer, a dok se mreža povlači preko plesačke role, pomiče se kao odgovor na bilo kakve promjene u svom položaju, pri čemu kretanje odražava promjenu napetosti mreže, a senzor nadzire taj položaj kako bi kontrolirao kretanje pogona (Izvor: Montalvo Corporation, Osnove kontrole napetosti plesača).

Plesaći valjak djeluje kao mehanički odbojnik i senzor istovremeno. Kada nizvodni proces povuče više tkanine nego što uređaj za odmatanje isporučuje, plesačica pada, a kontrolni sustav reagira smanjenjem momenta kočenja ili povećanjem brzine motora kako bi obnovio opskrbu. Kada ponuda premašuje potražnju, plesač se diže, a sustav primjenjuje jače kočenje ili smanjuje brzinu. Yitong Environmental Technology izvještava da sustavi mjernih ćelija, gdje pretvarači sile mjere stvarnu napetost mreže na fiksnom valjku, postižu točnost kontrole napetosti od plus ili minus 1 do 3 posto zadane vrijednosti pod stabilnim radnim uvjetima (Izvor: Yitong Environmental Technology, What Is a Rotary Unwinder).

Sustav web vodiča

Čak će i dobro namotana rola pokazati neko bočno lutanje mreže dok se rola odmotava zbog varijacije rubova, teleskopiranja jezgre ili nedosljednosti širine materijala po širini role. Sustav za vođenje mreže ispravlja to tako što osjeti rub ili položaj središnje linije mreže i premješta stalak za odmotavanje ili valjak za upravljanje kako bi mreža bila u središtu dok ulazi u nizvodni proces. Bez vođenja trake, bočno pomicanje trake uzrokovalo bi neusklađenost u registraciji ispisa, nejednake rezove i probleme s premazom po širini trake.

Kako kontrola napetosti djeluje kroz vijek trajanja role

Tehnički najzahtjevniji aspekt rada rotacijskog uređaja za odmotavanje je održavanje stalne napetosti trake od pune role do gotovo prazne jezgre, budući da se geometrija role neprestano mijenja, a s njom se mijenja i točan moment kočenja.

Odnos promjer-moment

Napetost mreže u Newtonima ili silama funti određena je odnosom između momenta kočenja primijenjenog na osovinu za odmotavanje i trenutnog radijusa kotura. Kako se promjer valjka smanjuje, ista napetost mreže zahtijeva progresivno manji moment kočenja, slijedeći odnos: napetost je jednak momentu podijeljenom s radijusom. Kontrolni sustav koji drži kočioni moment konstantnim kako se promjer role smanjuje progresivno će pretjerano zatezati mrežu, na kraju uzrokujući lomove mreže. Sustav koji pravilno smanjuje okretni moment proporcionalno smanjenju promjera održava konstantnu napetost tijekom cijelog vijeka valjaka.

Metode mjerenja promjera

Kontrolni sustav treba znati trenutni promjer valjka kako bi izračunao ispravnu naredbu okretnog momenta u bilo kojem trenutku. U praksi se koriste tri pristupa. Ultrazvučni ili laserski senzori promjera mjere promjer role izravno u stvarnom vremenu i unose tu vrijednost u regulator napetosti. Izračun temeljen na rotacijskom enkoderu koristi odnos između okretaja osovine i brzine trake, izmjeren na nizvodnom valjku tahometra, kako bi se matematički izračunao promjer valjka bez izravnog mjerenja. Integracija položaja plesača koristi povijest položaja valjka plesača tijekom vremena za praćenje potrošenog materijala i izvođenje trenutnog promjera.

Inženjerska referenca za kontrolu napetosti Mitsubishi Electrica identificira ih kao glavne kategorije metoda kontrole napetosti, klasificirajući ih kao ručne detekcije promjera koluta u otvorenoj petlji i povratne informacije o napetosti zatvorene petlje, pri čemu pristup povratne sprege zatvorene petlje pruža najbolju točnost za aplikacije pretvorbe velike brzine (Izvor: Mitsubishi Electric, Potpuni vodič za kontrolu napetosti u tvorničkoj automatizaciji).

Napete zone u punoj liniji

Rotacijski uređaj za odmotavanje ne kontrolira napetost cijele proizvodne linije. On kontrolira napetost u zoni odmotavanja, koju Montalvo Corporation definira kao zonu između pogona za odmotavanje i prvog glavnog pogona nizvodno (Izvor: Montalvo Corporation, Dancer Roll Tension Control Basics). Zone nizvodne obrade i zone premotavanja imaju svoje vlastite petlje za kontrolu napetosti. Posao odmotača je osigurati dosljedno zategnutu mrežu koja ulazi u taj prvi nizvodni otvor, u kojem trenutku kontrola napetosti prelazi na kontrolni sustav sljedeće zone.

Automatizirano spajanje: radi bez zaustavljanja

U operacijama pretvorbe velikih količina, zaustavljanje proizvodne linije svaki put kada ponestane rolne materijala značajan je izvor otpada i gubitka produktivnosti. Vraćanje preše u pogon i radnu brzinu nakon zaustavljanja troši materijal i vrijeme, a otpad koji nastane tijekom ponovnog pokretanja izravno povećava troškove proizvodnje. Automatizirani sustav spajanja na rotacijskom odmotaču eliminira ta zaustavljanja spajanjem repa role kojemu je istekao rok trajanja s vodećim rubom nove role dok linija nastavlja raditi proizvodnom brzinom.

Pretvarač papira, filma i folije opisuje najbolje prakse za ovaj postupak: praćenje lokacije spoja od odmotavanja do namotavanja dok napreduje kroz faze pretvaranja, korištenje značajke otkrivanja jezgre za smanjenje ostatka trake na roli koja ističe, pojednostavljenje pripreme spoja kako bi se osigurao dosljedan položaj spoja i korištenje tehnologije rolne za ljepilo s elektro-mehaničkim mehanizmom za paljenje kako bi se smanjilo odskakanje ljepila i pospješilo preciznost kontakt s rolom proizvoda (Izvor: Pretvarač papirne folije i folije, Učinkovitost namotavanja i odmotavanja). Kada se pravilno izvede, automatsko spajanje je u biti nevidljivo nizvodnom procesu jer plesni valjak apsorbira kratku prijelaznu napetost tijekom događaja spajanja.

Industrije i materijali u kojima se koriste rotacijski odmotači

Rotacijski uređaji za odmotavanje pojavljuju se svugdje gdje je namotana rola materijala ulaz u kontinuirani proizvodni proces.

1. Proizvodnja papira i maramica, gdje matične role mogu težiti nekoliko tona i premašiti 2500 mm u promjeru, zahtijevajući konstrukciju okvira za teške uvjete rada i kočione sustave s velikim zakretnim momentom za uvlačenje linija za rezanje, presvlačenje listova, premazivanje i tiskanje (Izvor: Yitong Environmental Technology, What Is a Rotary Unwinder)
2. Fleksibilna pretvorba pakiranja, gdje se plastična folija, aluminijska folija, papir i laminatne trake uvode u strojeve za izradu vrećica, linije za oblikovanje-ispunu-zatvaranje i preše za laminiranje uz precizno kontroliranu napetost kako bi se održala točnost dimenzija kroz postupke toplinskog zavarivanja
3. Pretvaranje naljepnica i ispis uskog tkanja, gdje se pretvaranje naljepnica i uskog tkanja oslanja na odmotače na početku tiska i premotače na kraju, pri čemu je kontrola napetosti izravno povezana s kvalitetom registracije ispisa tijekom cijele serije (Izvor: Label and Narrow Web, Rewinds and Unwinds)
4. Role termalnog papira i naljepnica, gdje se koči ili bez osovine odmotavaju sa stabilnom napetosti, specificirane su za dosljednu kvalitetu ispisa na rolama s različitim tvrdoćama jezgre i gustoćom namotavanja (Izvor: Jota Machinery, What Is an Unwind Stand)
5. Metalne folije i laminati, kod kojih motorizirana kontrola napetosti sprječava nabiranje ili kidanje tankih slojeva niske rastezljivosti gdje čak i kratki skokovi napetosti uzrokuju nepovratno oštećenje mreže
6. Proizvodnja netkanih tkanina, gdje linije higijenskih proizvoda, mediji za filtriranje i linije za geotekstil koriste rotacijske odmotače za umetanje širokih rola u faze obrade uz kontroliranu napetost bez izobličenja strukture tkanine

Ključne specifikacije koje treba procijeniti pri odabiru rotacijskog odmotača

Usklađivanje specifikacija rotacijskog odmotača sa zahtjevima primjene određuje hoće li isporučiti dosljedan rad bez problema ili će postati izvor stalne varijabilnosti napetosti i zastoja.

Ytinte Rotacijski odmotač dizajniran je za ispunjavanje cijelog niza ovih specifikacijskih zahtjeva u aplikacijama na papiru, filmu, foliji i netkanom materijalu, kombinirajući preciznu kontrolu napetosti s robusnom konstrukcijom okvira i vođenjem mreže za isporuku dosljednog, stabilnog uvlačenja mreže u nizvodne procese pretvorbe i ispisa.
