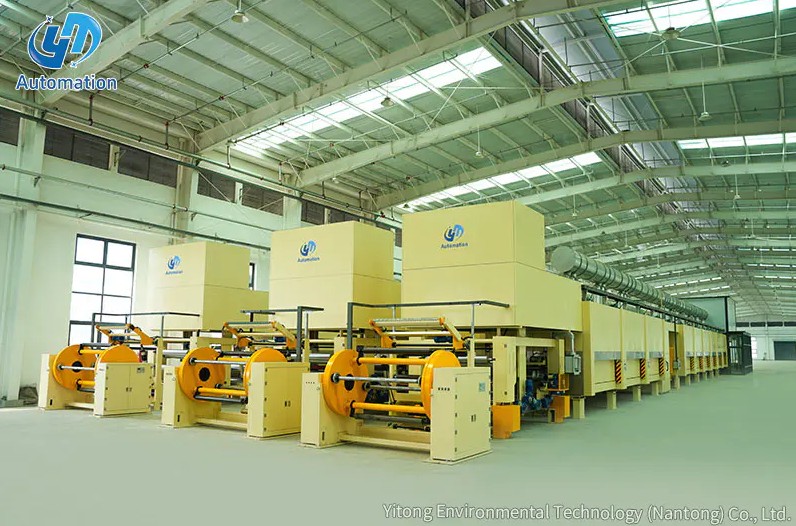

Kako radi linija za impregnaciju?

An Linija za impregnaciju funkcionira tako da sustavno ispunjava zračne šupljine unutar namota elektromotora, zavojnica ili drugih poroznih komponenti lakom ili smolom, zatim stvrdnjava taj materijal za punjenje u čvrstu izolacijsku masu. Proces slijedi definirani slijed: prethodno zagrijte namot kako biste izbacili vlagu i otvorili razmake između vodiča, nanesite medij za impregnaciju uranjanjem, kapanjem ili metodama vakuumskog tlaka, dopustite da medij potpuno prodre, a zatim očvrsnite u pećnici za pečenje kako bi se smola unakrsno povezala u čvrsti izolacijski sustav bez šupljina. NACH Engineering potvrđuje da su linije za impregnaciju standardna oprema u industriji motora i generatora, koje se koriste za impregnaciju zavojnica LT i HT motora i generatora lakovima ili smolama za poboljšanje izolacijske otpornosti, poboljšanje ukupne učinkovitosti, produljenje životnog vijeka komponenti i da se postupak sada smatra obaveznim u elektroindustriji (Izvor: NACH Engineering, Resin Impregnation for Motor and Generator Industry). Najkritičniji rezultat pravilnog rada linije za impregnaciju je izolacijski sustav gotovo bez šupljina koji sprječava prodor vlage, smanjuje vibracije zavojnice i značajno produljuje radni vijek električne komponente.

Zašto je impregnacija potrebna za električne namotaje

Prije nego linija za impregnaciju obradi namot, prostori između pojedinačnih žica vodiča unutar utora zavojnice ispunjavaju se zrakom. Zrak je loš vodič topline i loš električni izolator pri povišenim temperaturama, te ne stvara nikakvu mehaničku vezu između pojedinačnih žica namota. Rezultat je namot koji se pregrijava, iznutra vibrira i osjetljiv je na kratke spojeve izazvane vlagom od prvog dana rada.

Tehnički vodič tvrtke Germana Motor objašnjava specifična poboljšanja performansi koja donosi impregnacija: popunjavanje praznina unutar namota zavojnice i spajanje žica jedne na drugu i na okolne izolacijske materijale poboljšava električnu čvrstoću, mehanička svojstva, toplinsku vodljivost i zaštitnu izvedbu istovremeno (Izvor: Germana Motor, Trebate znati o laku za impregnaciju namota motora). Godfreyeva i Wingova procesna dokumentacija dodaje prednost protiv vibracija: najčešći način kvara u motorima je abrazija uzrokovana vibracijama, što uzrokuje trošenje i habanje što na kraju uzrokuje dielektrični kvar namota, a namot koji je potpuno inkapsuliran impregnacijskom smolom djeluje kao ljepilo između žica motora, smanjujući vibracije zavojnice i trošenje koje ono stvara (Izvor: Godfrey i Wing, Understanding How Vacuum Pressure Impregnation VPI Works).

Patent za impregnaciju lakom zavojnice statora opisuje temeljni rizik zbog kojeg je proces bitan: u motorima koji se koriste u vlažnim okruženjima kao što su motori kompresora u hladnjacima ili klima uređajima, tekućina uključujući vlagu može doći u kontakt s namotajem zavojnice i uzrokovati kratke spojeve ako površina namota nije izolirana, što može uzrokovati kvar motora ili požar (Izvor: USPTO patent 12542473, lak Metoda impregnacije namota zavojnice statora). Linija za impregnaciju je industrijski sustav koji nanosi i stvrdnjava zaštitni premaz dosljedno i u opsegu proizvodnje.

Tri glavne metode impregnacije koje se koriste u proizvodnim linijama

Linija za impregnaciju konfigurirana je oko jedne od tri primarne metode impregnacije, od kojih svaka odgovara različitim veličinama motora, količinama proizvodnje i zahtjevima za izolaciju.

Impregnacija od poplava (umočite i pecite)

Metoda uranjanja i pečenja uranja prethodno zagrijani namot motora izravno u spremnik s lakom, dopušta mu da se namače dok se dostupni prazni prostori ne popune, povlači namot, dopušta da višak laka iscuri, a zatim peče sklop u pećnici za sušenje. NACH Engineering opisuje ovu konfiguraciju: sustav impregnacije poplavom sastoji se od spremnika za skladištenje laka za hladno skladištenje i komore za uranjanje, s namotima motora sastavljenim u strukturi košare i čuvanim u spremniku za uranjanje (Izvor: NACH Engineering, Resin Impregnation for Motor and Generator Industry). Ova metoda je prikladna za niskonaponske motore niske nazivne snage i za primjene gdje je zahtjev za izolacijom umjeren. Njegovo ograničenje je dubina prodiranja: sama gravitacija i kapilarno djelovanje ne mogu pouzdano utjerati lak u duboke utore i uske prostore većih ili složenijih namota.

Vakuumsko tlačna impregnacija (VPI)

Vakuumsko tlačna impregnacija je najučinkovitija metoda i najčešće se koristi na modernim impregnacijskim linijama za srednje i visokonaponske motore. HECO opisuje slijed procesa: prethodno zagrijani stator ili rotor spuštaju se u VPI tlačnu komoru i stvara se vakuum; u komoru se unosi smola s nula posto otapala; primjenjuje se pritisak; a uronjena jedinica postaje temeljito impregnirana smolom, postižući Izrada izolacijske smole debljine 4 do 5 milimetara i izolacijski sustav gotovo bez šupljina (Izvor: HECO, Izolacijski električni motori: VPI ili Varnish Dip). Dokumentacija procesa tvrtke MES Singapore daje redoslijed korak po korak: prethodno zagrijte namot, spustite ga u tlačnu komoru, zatvorite komoru, stvorite vakuum, dopustite da epoksidna smola bez otapala teče iz posude sa smolom u komoru dok se namot potpuno ne potopi, primjenite pritisak dok namot ne bude opsežno impregniran, izvadite iz komore i pecite dok se smola potpuno ne stvrdne. (Izvor: MES Singapore, VPI: Zašto je izolacija važna za namote vašeg motora).

Vakuumski korak je kritičan jer evakuira preostali zrak iz svake šupljine unutar namota prije nego smola uđe. Bez ovog koraka, zarobljeni zrak stvara mjehuriće unutar stvrdnute smole koji postaju mjesta djelomičnog pražnjenja i eventualnog propadanja izolacije pod radnim naponom. Dreisilker Electric Motors potvrđuje da se kapacitivnost prati tijekom VPI ciklusa kako bi se utvrdilo je li punjenje smolom prihvatljivo prije zatvaranja ciklusa, pružajući mjerljivi pokazatelj kvalitete ugrađen izravno u proces (Izvor: Dreisilker Electric Motors, 4 vrste metoda izolacije namota motora).

Protočna impregnacija (rotacijska kap po kap).

Metoda kapanja, koja se naziva i rotacijska impregnacija, okreće stator oko vodoravne osi dok se zagrijava i kaplje smolu na krajeve namota dok se okreće. Lamnowov tehnički opis procesa objašnjava mehanizam prodiranja: lak kaplje na krajeve namota i prodire kroz unutarnje namotaje i utore pod kombiniranim učinkom gravitacije, kapilarnog djelovanja i centrifugalne sile generirane rotacijom (Izvor: Lamnow, Six Motor Winding Impregnating Varnishing metodas). NACH Engineering potvrđuje da se ova metoda koristi za brze proizvodne cikluse s minimalnim ili nikakvim rasipanjem smole, što je čini posebno prikladnom za proizvodnju velikih količina manjih standardiziranih motora gdje je propusnost primarna proizvodna briga (Izvor: NACH Engineering, Resin Impregnation for Motor and Generator Industry).

Kako je strukturirana kompletna linija za impregnaciju

Proizvodna linija za impregnaciju integrira više sekvencijalnih procesnih stanica u sustav kontinuirane ili šaržne obrade. Svaka stanica obavlja određenu funkciju u ukupnom slijedu liječenja.

Stanica za predgrijavanje

Prva stanica zagrijava namot motora ili sklop zavojnice na definiranu temperaturu prije nego što uđe u medij za impregnaciju. Predgrijavanje ima dvije funkcije: izbacuje zaostalu vlagu iz namota, koja bi inače spriječila prianjanje smole i stvorila šupljine u stvrdnutoj izolaciji, i smanjuje viskoznost smole pri kontaktu, poboljšavajući prodiranje u uske raspore između vodiča. Dokumentacija VPI procesa tvrtke MES Singapore potvrđuje da je predgrijavanje namota osnovni prvi korak prije nego što namot uđe u komoru za impregnaciju (Izvor: MES Singapore, VPI: Zašto je izolacija važna za namote vašeg motora). Germana Motor potvrđuje da osnovni zahtjevi za lak za impregnaciju uključuju nisku viskoznost i visok sadržaj čvrste tvari kako bi se osiguralo dobro prodiranje i nanošenje premaza, te da korak predgrijavanja to olakšava zagrijavanjem metalnih površina s kojima smola dolazi u kontakt (Izvor: Germana Motor, Lak za impregnaciju za namotaje motora).

Stanica za impregnaciju

Stanica za impregnaciju je srž linije. Za VPI vodove, ovo je zatvorena tlačna posuda opremljena priključcima vakuumske pumpe, sustavom prijenosa smole spojenim na odvojeni spremnik smole s kontroliranom temperaturom i instrumentima za kontrolu tlaka. Za vodove za impregnaciju kapanjem, to je rotirajući uređaj s nizom mlaznica za kontrolirano kapanje i ladicom za sakupljanje koja recirkulira višak smole. Za potopne vodove, to je spremnik za potapanje s kontrolom razine i drenažnim nosačem iznad njega. Opis postrojenja tvrtke NACH Engineering napominje da se za VPI sustave smola može forsirati dodatnim pritiskom radi boljeg prodiranja te da se nakon određenog vremena smola vraća natrag u spremnik za pohranu i pohranjuje u hladnim uvjetima kako bi se očuvao njezin vijek trajanja (Izvor: NACH Engineering, Resin Impregnation for Motor and Generator Industry).

Stanica za ocjeđivanje i geliranje

Nakon impregnacije, namot se izvlači iz medija i postavlja tako da se omogući otjecanje viška smole prije stvrdnjavanja u pećnici. U linijama za protočnu impregnaciju, ova stanica često uključuje kratki korak zagrijavanja geliranja koji djelomično stvrdnjava površinu smole kako bi se spriječilo kapanje i opadanje tijekom transporta do peći za stvrdnjavanje. Odgovarajuća kontrola drenaže i geliranja sprječava stvaranje lokvi smole oko krajeva zavoja koji bi zahtijevali uklanjanje nakon stvrdnjavanja i mogli utjecati na tolerancije dimenzija.

Pećnica za sušenje

Pećnica za stvrdnjavanje dovršava umrežavanje impregnacijske smole u njeno konačno čvrsto stanje. Vremenski i temperaturni profili u pećnici specificirani su od strane proizvođača smole i moraju se točno pridržavati, budući da podtvrdnjavanje ostavlja neumreženu smolu koja ostaje krta i ne služi, dok pretjerano stvrdnjavanje može uzrokovati toplinsko oštećenje izolacijskih materijala za namotaje u blizini smole. Specifikacija Germana Motora za zahtjeve za stvrdnjavanje impregnacijskog laka uključuje brzo stvrdnjavanje, nisku temperaturu i dobro unutarnje sušenje kao tri ključne karakteristike koje proizvodna linija zahtijeva od sustava smole (Izvor: Germana Motor, Impregnacijski lak za namotaje motora).

Vrste lakova i smola koje se koriste na linijama za impregnaciju

Kemijski sustav koji se koristi u procesu impregnacije određuje dubinu prodiranja, brzinu stvrdnjavanja, kvalitetu ispune praznina i toplinsku klasu gotove izolacije. U modernim impregnacijskim linijama koriste se dvije glavne kategorije.

Lakovi za impregniranje na bazi otapala

Lakovi na bazi otapala nose aktivne krutine smole otopljene u organskom otapalu koje isparava tijekom stvrdnjavanja. Tehnički pregled tvrtke Germana Motor napominje da impregnirajući lakovi na bazi otapala nude dobru stabilnost skladištenja, penetraciju i svojstva stvaranja filma uz relativno nisku cijenu, ali zahtijevaju dulje vrijeme impregnacije i pečenja, te da zaostala otapala mogu stvoriti šupljine u impregniranom materijalu dok otapala koja isparavaju doprinose zagađenju okoliša (Izvor: Germana Motor, Impregnacijski lak za namotaje motora). Ovi se lakovi prvenstveno koriste za niskonaponske motore i električne namotaje gdje su zahtjevi za učinkom umjereni.

Smole za impregniranje bez otapala

Smole bez otapala preferirani su izbor za moderne VPI linije i aplikacije visokih performansi. Germana Motor potvrđuje da se impregnacijski lakovi bez otapala brzo stvrdnjavaju uz kratko vrijeme impregnacije i pečenja, eliminiraju zračne praznine u impregniranim izolacijskim dijelovima ne ostavljajući prazne prostore za otapalo i nude bolju koheziju, električnu i mehaničku izvedbu od alternativa na bazi otapala, zbog čega su naširoko prihvaćeni u visokonaponskim aplikacijama (Izvor: Germana Motor, Impregnacijski lak za motore Namoti). HECO navodi da smola koja se koristi u VPI sustavima sadrži nula posto otapala, stvarajući izolaciju bez šupljina koja definira prednost VPI procesa (Izvor: HECO, Izolacijski električni motori: VPI ili Varnish Dip).

Industrije i primjene koje koriste linije za impregnaciju

Linije za impregnaciju služe svakom procesu proizvodnje ili popravka koji proizvodi ili obnavlja električne namotaje i zavojnice za rad pod električnim naponom.

1. Proizvodnja elektromotora: statori i rotori za indukcijske motore, motore s permanentnim magnetima i servo motore svih nazivnih snaga impregnirani su prije završne montaže kako bi se postigla nazivna klasa izolacije i dielektrična čvrstoća
2. Proizvodnja generatora: veliki namoti statora generatora za opremu za proizvodnju električne energije obrađuju se kroz VPI linije kako bi se postigla izolacija bez šupljina potrebna pri srednjim i visokim radnim naponima
3. Proizvodnja transformatora: namoti transformatora su impregnirani kako bi se eliminirala vlaga, poboljšalo odvođenje topline od vodiča do jezgre i povećala mehanička stabilnost protiv sila kratkog spoja (Izvor: Godfrey i Wing, VPI za transformatore: Poboljšanje pouzdanosti)
4. Radionice za popravak motora: premotani motori zahtijevaju impregnaciju nakon zamjene namota kako bi se obnovio integritet izolacije, s VPI-jem koji se koristi za srednjonaponske motore i umakanjem i pečenjem za manje niskonaponske jedinice (Izvor: MES Singapur, VPI: Zašto je izolacija važna za vaše namotaje motora)
5. Proizvodnja motora kompresora i uređaja: motori koji se koriste u vlažnim okruženjima kao što su kompresori hladnjaka i klima uređaja zahtijevaju impregnaciju lakom kako bi se spriječilo kratko spajanje zavojnice od kontakta s vlagom (Izvor: USPTO Patent 12542473, Metoda impregnacije lakom namota namota statora)

Pokazatelji kvalitete ispravnog rada linije za impregnaciju

Ispravno dizajnirana linija za impregnaciju kojom se upravlja daje mjerljive rezultate kvalitete koji se mogu provjeriti na svakom obrađenom namotu prije nego što napusti liniju.

1. Mjerenje izolacijskog otpora: megohmski otpor od namota do uzemljenja treba zadovoljiti ili premašiti navedeni minimum za klasu izolacije nakon stvrdnjavanja; poboljšanje izolacijske otpornosti u usporedbi s neimpregniranim namotom potvrđuje da su zračne šupljine zamijenjene čvrstom smolom
2. Praćenje kapacitivnosti tijekom VPI: Dreisilker Electric Motors potvrđuje da se kapacitivnost prati tijekom VPI ciklusa kako bi se utvrdilo je li punjenje smolom prihvatljivo prije završetka ciklusa, budući da povećanje kapaciteta ukazuje na progresivno punjenje smolom volumena namota (Izvor: Dreisilker Electric Motors, 4 vrste metoda izolacije namota motora)
3. Vizualni pregled pokrivenosti površine i odsutnost nestvrdnutih mokrih mrlja, nakupina kapljica na krajevima namota i područja golih vodiča koja ukazuju na nepotpuno prodiranje
4. Ispitivanje dielektrične otpornosti pri nazivnom naponu nakon stvrdnjavanja, potvrđujući da izolacijski sustav može izdržati radni napon bez kvara

Ytinte Linija za impregnaciju asortiman je osmišljen kako bi podržao dosljedne, ponovljive rezultate kroz ove pokazatelje kvalitete, kombinirajući preciznu kontrolu temperature u fazama predgrijavanja i stvrdnjavanja, programabilno upravljanje ciklusom impregnacije i sustave rukovanja smolom koji održavaju svojstva materijala tijekom proizvodnog procesa.
