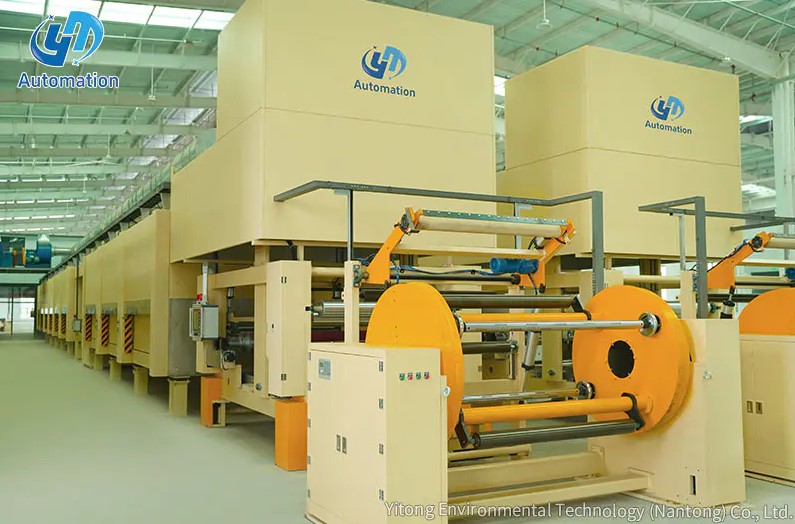

Što je rotacijski odmotač?

A rotacijski odmotač je stroj za rukovanje mrežom koji kontinuirano ubacuje rolu materijala - poput papira, filma, folije, tkanine ili netkanog materijala - u nizvodni proces pretvorbe, tiskanja, presvlačenja ili laminiranja kontroliranom brzinom i napetosti. On rotira matičnu rolu kako se materijal troši, održavajući stabilan, dosljedan web feed bez prekida. Za razliku od ručnih ili statičkih postolja za odmotavanje, rotacijski odmotač integrira aktivnu kontrolu napetosti i, u automatiziranim konfiguracijama, mogućnost spajanja ili izmjene role koja omogućuje neprekinuti nastavak proizvodnje kada se jedna rola potroši. To je temeljni dio opreme u bilo kojoj proizvodnoj liniji s kontinuiranom mrežom.

Osnovna funkcija: Što rotacijski odmotač radi u proizvodnoj liniji

U bilo kojem proizvodnom procesu koji se temelji na webu - bilo da se radi o tiskanju, rezanju, laminiranju, presvlačenju, utiskivanju ili pretvorbi - sirovi materijal stiže kao smotani kolut. Zadatak rotirajućeg odmotača je prevesti taj namotani smotak u pokretnu ravnu mrežu koja putuje ispravnom brzinom i napetosti u odjeljak za obradu stroja.

Tri osnovne funkcije koje obavlja rotacijski uređaj za odmotavanje su:

• Rotacija role: Odmotač drži i okreće matičnu rolu, izbacujući materijal brzinom koju zahtijeva nizvodni proces — bilo da je to nekoliko metara u minuti za spori precizan rad ili 300-800 metara u minuti u brzoj proizvodnji papira ili filma.
• Kontrola napetosti: Kako se promjer valjka smanjuje od punog do praznog, rotacijska inercija se kontinuirano mijenja. Bez kompenzacije, napetost mreže bi se progresivno povećavala kako se rola skuplja. Sustav za kontrolu napetosti automatski prilagođava kočionu ili pogonsku silu kako bi održao postavljenu razinu napetosti kroz cijeli upotrebljivi promjer role.
• Web usklađivanje: Mnogi rotacijski uređaji za odmotavanje uključuju bočni sustav za vođenje tkanine koji ispravlja položaj trake s jedne na drugu stranu dok se odmotava, kompenzirajući nepravilnosti pri namatanju role i sprječavajući da tkanina isklizne iz puta obrade stroja.

Strukturne komponente rotacijskog odmotača

Rotacijski uređaj za odmotavanje sastoji se od nekoliko integriranih podsustava, od kojih svaki doprinosi stabilnoj, dosljednoj isporuci weba. Razumijevanje ovih komponenti pomaže operaterima i inženjerima da ispravno specificiraju, puste u rad i održavaju opremu.

Okvir stroja i podrška za kolut

Okvir je strukturni temelj odmotača, koji nosi punu težinu napunjene matične role — koja može varirati od 200 kg do nekoliko tona ovisno o širini materijala i promjeru role. Okviri za teške uvjete rada izrađeni su od čeličnih ploča visoke čvrstoće (kao što je konstrukcijski čelik A3) zavarenih u krutu kutijastu sekciju ili portalnu strukturu. Krutost je kritična: deformacija okvira pod opterećenjem promijenila bi geometriju staze mreže i uzrokovala varijacije napetosti i pogreške u praćenju.

Nosač koluta — koji se naziva i osovina za odmotavanje ili sklop trna — drži jezgru osnovnog koluta i prenosi na njega rotacijsku silu. Nosači tipa sigurnosne stezaljke čvrsto učvršćuju jezgru role tijekom velike brzine rotacije, sprječavajući aksijalno ili radijalno klizanje koje bi moglo uzrokovati pad role ili pucanje mreže. A Φ76 mm osovina za otpuštanje pomicanja je uobičajena standardna veličina u primjenama za odmatanje papira i folije, koja odgovara papirnoj jezgri od 76 mm (3 inča) koja se široko koristi u industriji prerade. Ekspandirajuće stezne glave ili pneumatske stezne čahure zahvaćaju jezgru iznutra, omogućujući brzu i sigurnu promjenu valjaka.

Sustav kontrole napetosti

Sustav kontrole napetosti je tehnički najsofisticiraniji podsustav rotacijske odmotalice. Njegova je svrha automatsko održavanje trake na unaprijed postavljenoj razini napetosti bez obzira na promjene u promjeru role, brzini linije ili ubrzanju i usporavanju procesa.

Kontrola napetosti postiže se jednim ili kombinacijom sljedećih pristupa:

• Kočnica s magnetskim česticama: Uređaj za kočenje kliznog tipa postavljen na osovinu za odmotavanje. Kočnica primjenjuje kontrolirani usporavajući moment kako bi se oduprla slobodnoj rotaciji valjka. Kako se promjer role smanjuje, upravljač povećava moment kočenja kako bi održao stalnu napetost mreže. Kočnice s magnetskim česticama pružaju glatko, bezstupanjsko podešavanje napetosti i naširoko se koriste u primjenama odmatanja lakih do srednjih opterećenja.
• Pogon servo motora: U konfiguracijama s pogonskim odmotavanjem, servo motor pokreće osovinu za odmotavanje u smjeru odmotavanja, aktivno kontrolirajući zakretni moment, a time i napetost. Servo pogonjeni sustavi brže reagiraju na smetnje napetosti i koriste se u brzim, precizno osjetljivim aplikacijama kao što su fleksibilna elektronika i farmaceutska ambalaža.
• Povratna informacija mjerne ćelije (pretvornika sile): Merne ćelije montirane na plesni valjak ili na fiksne pomoćne valjke mjere stvarnu napetost mreže u stvarnom vremenu. Signal napetosti vraća se natrag u upravljač kočnice ili pogona, koji prilagođava izlazni moment za održavanje zadane točke. Sustavi mjernih ćelija postižu točnost kontrole napetosti ±1–3% zadane vrijednosti pod stabilnim uvjetima.
• Dancer roller sustav: Utegnuti ili pneumatski opterećeni slobodno plutajući valjak leži na mreži između odmotavanja i prvog nizvodnog stiska. Položaj plesača odražava ravnotežu između ponude materijala i potražnje procesa. Senzor položaja prati lokaciju plesača i signalizira regulatoru napetosti da u skladu s tim ubrza ili uspori odmotavanje, pružajući svojstvenu niskofrekventnu međuspremnicu napetosti.

Web sustav za vođenje

Matične role nikad se ne motaju sa savršenom bočnom ujednačenošću - lutanje rubova, teleskopiranje jezgre i varijacija širine materijala uzrokuju bočno pomicanje trake dok se odmotava. Sustav za vođenje weba ispravlja to tako što osjeti rub ili položaj središnje linije weba i pomiče stalak za odmotavanje ili valjak za upravljanje kako bi se papir ponovno sredio. Rubni senzori koji koriste ultrazvučnu, optičku ili tehnologiju senzora kontrasta detektiraju položaj weba s točnošću ±0,1–0,5 mm , pogonske aktuatore koji održavaju registraciju tijekom cijele rolne.

Mehanizam za utovar role

Sigurno i brzo postavljanje teške matične role na osovinu za odmotavanje kritičan je radni zahtjev. Mehanizmi za utovar role kreću se od jednostavnih sustava ručnog podizanja s točkama pričvršćivanja dizalice na okviru, preko hidrauličkih ili električnih podiznih stolova koji podižu rolu na visinu osovine bez ručnog podizanja, do potpuno automatskih izmjenjivača role koji preuzimaju nove role s podnih postolja i postavljaju ih na osovinu pod kontrolom stroja. Izbor mehanizma za utovar ovisi o težini role, učestalosti izmjene i dostupnom broju operatera.

Vrste rotacijskih odmotača: Konfiguracije s jednom stanicom u odnosu na kupole

Rotacijski odmotači dostupni su u dvije osnovne konfiguracije koje se razlikuju u svom pristupu zamjeni role — prijelaz s jedne iscrpljene role na drugu.

Odmotač s jednom stanicom (s jednom pozicijom).

Najjednostavnija konfiguracija drži jednu rolu odjednom. Kada se svitak potroši, linija se mora zaustaviti, prazna jezgra se uklanja, ubacuje se novi valjak, a tkanina se ručno ili poluautomatski provlači kroz stroj prije nastavka proizvodnje. Strojevi za odmotavanje s jednom stanicom jeftiniji su, jednostavniji su za održavanje i prikladni su za radnje u kojima je vrijeme izmjene role prihvatljivo u odnosu na duljinu proizvodne serije — obično u linijama sporije brzine, kratkotrajnoj pretvorbi ili materijalima koji su previše osjetljivi za leteće spajanje.

Turret (Duplex ili Multispool) odmotač

Revolverski odmotač drži dvije ili više pozicija role na rotirajućoj ruci ili vrtuljku. Dok se aktivna rola odmotava, sljedeća je rola unaprijed umetnuta i pripremljena u stanju mirovanja. Kako se aktivna rola približava iscrpljenosti, kupola se okreće kako bi se nova rola dovela u aktivan položaj i dolazi do automatskog ili poluautomatskog spajanja — spajanjem repa trake koja ističe s vodećim rubom nove role bez zaustavljanja niti.

Omogućeni odmotači kupole spajanje bez brzine (mreža se nakratko zaustavlja na mjestu spajanja dok linija teče iz akumulatora) ili leteće spajanje (spajanje se vrši punom brzinom pomoću ljepljivih pločica na novoj jezgri role). Leteći revolverski uređaji za odmotavanje neophodni su u brzim linijama za papir, film i fleksibilno pakiranje gdje svako zaustavljanje proizvodi otpad i ometa nizvodne procese koji ne mogu tolerirati prekide.

Ključne tehničke specifikacije rotacijskog odmotača

Prilikom specificiranja rotacijskog odmotača za određenu primjenu, moraju se definirati sljedeći parametri kako bi se osiguralo da je stroj ispravne veličine i konfiguracije:

Industrije i primjene u kojima su rotacijski odmotači ključni

Rotacijski uređaji za odmotavanje prisutni su svugdje gdje je smotana rola materijala početna točka za kontinuirani proizvodni ili proces prerade. Raspon industrija i specifičnih primjena je širok:

• Proizvodnja papira i maramica: Odmotavanje matičnih rola papira za rezanje, postavljanje u listove, tiskanje, premazivanje, laminiranje i pretvaranje tkiva. Papirnate matične role mogu težiti nekoliko tona i premašiti 2500 mm u promjeru, zahtijevajući čvrstu konstrukciju okvira i kontrolu napetosti visokog momenta.
• Fleksibilno pakiranje: Punjenje plastične folije, aluminijske folije, papira i laminatnih mreža u strojeve za izradu vrećica, linije za oblikovanje-punjenje-zatvaranje i stanice za premazivanje. Fleksibilne linije za pakiranje zahtijevaju preciznu kontrolu napetosti kako bi se spriječilo rastezanje filma koje bi uzrokovalo pogreške u registraciji kod ispisa u više boja.
• Tisak i pretvorba naljepnica: Odmotavanje zaliha naljepnica, sloja za odvajanje i tiskanih mreža naljepnica u prešu naljepnica i linije za završnu obradu. Brza konverzija naljepnica zahtijeva kontrolu napetosti s brzim odgovorom i precizno mrežno vođenje za točnost registracije od ruba do ruba ±0,1–0,2 mm .
• Proizvodnja netkanog tekstila i tekstila: Punjenje valjaka spunbond, meltblown i tkane tkanine u linije za laminiranje, rezanje i preradu za higijenske proizvode, medicinski tekstil i geotekstil. Netkane tkanine su rastezljive i zahtijevaju nježnu kontrolu napetosti kako bi se spriječilo izobličenje.
• Proizvodnja baterija i elektronike: Folije za odmotavanje elektroda, separatori i valjci za sakupljanje struje za sklapanje ćelija litij-ionske baterije. Ovi ultra-tanki, krhki materijali zahtijevaju izuzetno preciznu kontrolu napetosti - često unutar ±1 N — i rukovanje bez kontaminacije.
• Valoviti karton i karton: Dijelovi s jednom površinom i dvostrukom podlogom linije valovitog kartona koriste rotacijske mašine za odmotavanje za uvlačenje pločice s oblogom i srednjih rola za žljebljenje velikom brzinom i dosljednom napetosti kako bi se održala čeljust i kvaliteta lijepljenja u gotovoj ploči.

Rotacijski odmotač naspram statičkog stalka za odmotavanje: ključne razlike

Statičko postolje za odmotavanje — najjednostavniji oblik držača role — podupire rolu na osovini i omogućuje joj da se slobodno okreće dok se mreža povlači nizvodnim pogonom. Iako je dovoljan za aplikacije s vrlo malom brzinom ili niskom napetosti, statično postolje ne osigurava kontrolu napetosti i nije prikladno za bilo koji proces koji zahtijeva dosljednu napetost trake, kontrolirano usporavanje ili rad velikom brzinom.

Uobičajeni problemi kod odmotavanja rotacije i kako ih spriječiti

Problemi s radom rotacijskog odmotača obično se mogu pronaći u malom skupu uzroka koji se ponavljaju. Proaktivno rješavanje ovih pitanja putem postavljanja i održavanja stroja sprječava većinu prekida mreže, poremećaja napetosti i pogrešaka registracije u nizvodnim procesima.

Varijacije napetosti i prekidi mreže

Šiljci napetosti tijekom ubrzavanja ili usporavanja, te progresivno povećanje napetosti kako se promjer role smanjuje, primarni su uzroci pucanja mreže. Mjere prevencije uključuju provjeru je li kompenzacija konusne napetosti sustava za kontrolu napetosti ispravno kalibrirana za modul materijala, provjeru je li tlak zraka plesačice ili nuliranje mjerne ćelije unutar specifikacije i potvrdu da kočnica ili pogon reagiraju unutar potrebne vremenske konstante za brzinu linije koja se koristi.

Pomicanje mreže i oštećenje rubova

Bočno pomicanje mreže uzrokuje kontakt rubova sa strukturom stroja, uzrokujući oštećenje rubova, stvaranje prašine i pogreške u registraciji. Sustavi za vođenje mreže zahtijevaju provjere kalibracije senzora pri svakoj promjeni role kako bi se potvrdilo da referentna točka vodilice odgovara stvarno potrebnoj središnjoj liniji ili položaju ruba mreže. Ekscentričnost valjka — gdje jezgra valjka nije koncentrična s OD namotanog valjka — proizvodi periodičku bočnu oscilaciju koja može premašiti širinu pojasa korekcije vodilice mreže, uzrokujući isprekidano pomicanje koje vodilica ne može u potpunosti potisnuti.

Oštećenje od utovara role

Nepravilno umetanje role — osobito role umetnute izvan središta ili sa steznom glavom koja nije potpuno uključena — uzrokuje deformaciju osovine pod opterećenjem, neravnomjernu raspodjelu napetosti po širini trake i potencijalno ispadanje role pri brzini. Nosači tipa sigurnosne stezaljke s pozitivnom potvrdom zahvata (kao što je senzor blizine koji provjerava produžetak stezne glave) značajno smanjuju ovaj rizik u proizvodnim okruženjima velike brzine.

Rutinsko održavanje za pouzdanu izvedbu rotacijskog odmotača

Rotacijski uređaji za odmotavanje mehanički su robusni, ali zahtijevaju redovito održavanje kako bi se održala točna kontrola napetosti i izvedba vođenja trake tijekom njihovog radnog vijeka.

1. Servis kočnica i kočnica s magnetskim česticama: Kočnice s magnetskim česticama zahtijevaju zamjenu tekućine svaku 1.000–2.000 radnih sati ili u intervalima koje je odredio proizvođač. Degradirana kočiona tekućina proizvodi nedosljedan izlazni moment koji izravno uzrokuje varijaciju napetosti.
2. Kalibracija mjerne ćelije: Provjerite kalibraciju nule i raspona mjerne ćelije svaki mjesec ili učestalošću navedenom u dokumentaciji stroja. Kalibracijski pomak u mjernim ćelijama proizvodi sustavno pomicanje napetosti koje se nakuplja tijekom vremena.
3. Pregled stezne glave i ekspandirajuće osovine: Tromjesečno pregledajte segmente stezne glave i mehanizme za pokretanje na istrošenost, brazde i onečišćenje. Istrošeni segmenti stezne glave smanjuju silu stiskanja jezgre, povećavajući rizik od klizanja jezgre pri brzini.
4. Pregled i podmazivanje ležajeva: Ležajevi vratila za odmotavanje nose velika radijalna i aksijalna opterećenja zbog velike težine valjka i napetosti mreže. Podmažite u navedenim intervalima i zamijenite na prvi znak buke, vibracija ili povišene radne temperature — obično iznad 70°C na vanjskoj površini kućišta ležaja tijekom trčanja.
5. Web vodič Čišćenje senzora: Rubni i linijski senzori skupljaju prašinu i naslage materijala koji smanjuju točnost senzora. Očistite lica senzora pri svakoj promjeni role i provjerite reakciju korekcije sustava za vođenje testnim pomakom kako biste potvrdili punu funkciju.
6. Pregled okvira i pričvršćivača: Svake godine pregledajte konstrukcijske zavare i pričvrsne elemente za pucanje uslijed zamora — osobito na područjima s velikim naprezanjem kao što su montažne točke nosača koluta gdje se dinamička težina kotura i vlačna opterećenja prenose na strukturu okvira.
