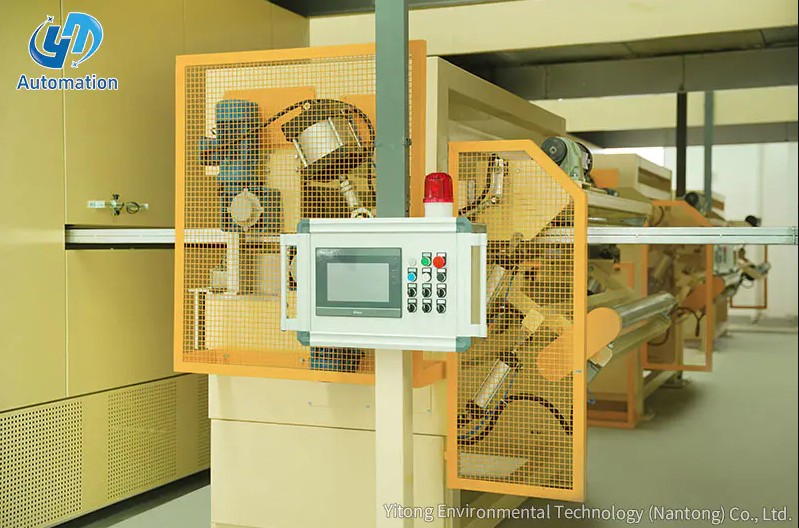

Što je stroj za sekundarno premazivanje?

A stroj za sekundarno premazivanje je specijalizirani dio industrijske opreme koji se koristi u procesu proizvodnje kabela od optičkih vlakana za nanošenje zaštitnog polimernog sloja — poznatog kao sekundarni premaz ili labava cijev — preko optičkih vlakana ili vlaknastih vrpci. Ovaj sloj štiti osjetljiva staklena vlakna od mehaničkog naprezanja, vlage i oštećenja okoliša , što ga čini jednom od najkritičnijih faza u proizvodnji pouzdanih optičkih kabela. Ukratko, stroj za sekundarno oblaganje pretvara krhka gola vlakna u izdržljive komponente kabela koje se mogu razviti spremne za daljnje oblaganje i ugradnju.

Osim jednostavne zaštite, proces sekundarnog premaza precizno kontrolira promjer cijevi međuspremnika, debljinu stjenke i gustoću punjenja gelom — što sve izravno utječe na performanse optičkog prijenosa kabela i dugoročnu izdržljivost na terenu.

Osnovna funkcija i uloga u proizvodnji optičkih kabela

U tipičnoj liniji za proizvodnju optičkih kabela, gola optička vlakna prvo prolaze kroz primarni premaz (akrilatni premaz koji se nanosi izravno na staklo), a zatim ulaze u fazu sekundarnog premaza. Stroj za sekundarnu prevlaku ekstrudira termoplastični materijal — najčešće PBT (polibutilen tereftalat), PP (polipropilen) ili HDPE (polietilen visoke gustoće) — oko jednog ili više vlakana kako bi se formirala puferska cijev.

Ovaj proces obično uključuje tri istovremene operacije:

• Isplata vlakana i kontrola napetosti za održavanje dosljednog položaja vlakana unutar cijevi
• Ubrizgavanje gela ili tiksotropnog spoja za punjenje cijevi i sprječavanje prodora vode
• Ekstruzija i hlađenje za oblikovanje i učvršćivanje vanjske međuspremne cijevi

Rezultat je međuspremnik s labavom cijevi — temeljni građevni blok koji se koristi u dizajnu višežilnih, s prorezima i vrpcastih kabela koji se koriste u telekomunikacijskim mrežama diljem svijeta.

Okvir stroja i konstrukcijski dizajn

Strukturni integritet stroja za sekundarno premazivanje temeljan je za preciznu proizvodnju. Okvir stroja obično se izrađuje zavarivanjem čelične ploče visoke napetosti A3 u kombinaciji s obradom konstrukcijskog čelika (tip čelika) , osiguravajući da cijela platforma ostane kruta i bez vibracija čak i tijekom kontinuiranog rada velikom brzinom.

Čelik A3 (ekvivalent Q235 prema kineskim standardima) nudi izvrsnu zavarljivost, umjerenu vlačnu čvrstoću (obično 370–500 MPa) i dobru duktilnost — što ga čini idealnim osnovnim materijalom za okvire teških industrijskih strojeva. Zavareni i strojno obrađeni okvir otporan je na savijanje i toplinsku deformaciju, što je ključno za održavanje tolerancija poravnanja od ±0,01 mm preko matrice za ekstruziju i sustava korita za hlađenje.

Robusni dizajn okvira također podnosi težinu i vibracije:

• Otplatni koluti s vlaknima za teške uvjete rada (često drže 25 km ili više vlakana po kolutu)
• Cijev ekstrudera i sklop vijka (obično promjer puža 30–60 mm)
• Više korita za rashladnu vodu, često 6-10 metara ukupne duljine
• Kapstan i sustav za namatanje rade pri brzinama do 300 m/min

Struktura premaza: prednji premaz i donji premaz

Jedna od definirajućih strukturnih karakteristika stroja za sekundarno premazivanje je njegova konfiguracija dvoslojnog premaza. U standardnoj postavci, premaz za lice postavljen je na prednji dio stroja, a donji premaz postavljen je na stražnju stranu. Ovaj raspored osigurava da se premaz nanosi u preciznom, slojevitom nizu koji ravnomjerno i bez raslojavanja izgrađuje stijenku međuspremne cijevi.

Premaz za lice (prednja pozicija)

Lični premaz čini unutarnju površinu međuspremne cijevi koja je u kontaktu s optičkim vlaknima ili gelom za punjenje. Ovaj sloj mora biti kemijski inertan u odnosu na tiksotropni gel za punjenje i ne smije uzrokovati mikrosavijanje na vlaknima. Ovdje se obično koriste materijali poput PBT-a zbog niske stope skupljanja i izvrsne dimenzionalne stabilnosti — PBT obično pokazuje linearno skupljanje manje od 0,5% nakon hlađenja, što je bitno za održavanje potrebne duljine viška vlakana (EFL) unutar cijevi.

Donji premaz (stražnja pozicija)

Donji premaz tvori vanjsku zaštitnu stijenku međuspremne cijevi i osigurava mehanička svojstva potrebna za umotavanje i instalaciju kabela. Ovaj sloj može koristiti isti ili kompatibilni termoplastični materijal i mora se neprimjetno povezati s premazom lica. Debljina stijenke donjeg premaza precizno se kontrolira — obično između 0,3 mm i 0,9 mm — ovisno o specifikaciji dizajna kabela i predviđenom okruženju za postavljanje (npr. zračna, izravna ukopanost ili instalacija u kanal).

Raspored ova dva sloja premaza sprijeda prema natrag omogućuje individualno podešavanje svake glave ekstrudera u smislu temperaturnog profila, tlaka taline i protoka materijala, dajući proizvođačima preciznu kontrolu nad geometrijom cijevi i mehaničkim performansama.

Ključne komponente stroja za sekundarno premazivanje

Kompletna linija sekundarnog premaza sastoji se od više integriranih podsustava. Razumijevanje svake komponente pomaže proizvođačima da optimiziraju učinkovitost proizvodnje i kvalitetu proizvoda.

Moderni strojevi također integriraju a Upravljački sustav temeljen na PLC-u koji koordinira sve podsustave u stvarnom vremenu, omogućavajući povratnu spregu zatvorene petlje između očitanja OD mjerača i brzine puža ekstrudera ili brzine osovine za automatsko održavanje dimenzijskih tolerancija tijekom proizvodne serije.

Tehničke specifikacije i parametri izvedbe

Strojevi za sekundarno premazivanje značajno se razlikuju po mogućnostima ovisno o namjeravanoj primjeni i obujmu proizvodnje. Ispod su reprezentativni tehnički parametri za strojeve srednjeg do velikog kapaciteta koji se koriste u komercijalnim postrojenjima za optičke kabele:

• Brzina linije: 40–300 m/min (modeli velike brzine optimizirani za masovnu proizvodnju)
• Broj vlakana po cijevi: 1 do 24 vlakna (modeli s mogućnostima ribona podržavaju ribone do 12 vlakana)
• OD raspon puferske cijevi: 1,0 mm do 4,0 mm
• Kontrola debljine stijenke: ±0,05 mm ili bolje
• Promjer puža ekstrudera: 30 mm, 45 mm ili 60 mm ovisno o zahtjevima propusnosti
• Kompatibilni materijali: PBT, PP, HDPE, LSZH spojevi
• Potrošnja energije: obično 30–80 kW za punu liniju
• Otisak stroja: približno 15-30 metara duljine, ovisno o konfiguraciji korita za hlađenje

Višak duljine vlakana (EFL) unutar cijevi — kritični parametar koji određuje koliko dobro kabel podnosi vlačno opterećenje bez naprezanja vlakana — obično je postavljen između 0,2% i 0,5% , a kontrolira se omjerom brzine isplate vlakana i brzine vodova.

Vrste strojeva za sekundarno premazivanje

Različiti dizajni kabela zahtijevaju različite konfiguracije stroja za sekundarno oblaganje. Tri su primarna tipa:

Linija za sekundarnu prevlaku s jednom cijevi

Proizvodi jednu po jednu međuspremnu cijev i prikladan je za manje proizvodne operacije ili posebne vrste kabela. Ovi su strojevi jednostavniji za rukovanje i održavanje, a investicijski troškovi obično se kreću od 80.000 USD do 200.000 USD za kompletnu liniju.

Linija za sekundarno premazivanje više cijevi

Sposoban za proizvodnju više cijevi istovremeno paralelno, značajno povećavajući protok. Proizvođači kabela velike količine koji postavljaju milijune vlakno-kilometara godišnje često se oslanjaju na vodove s više cijevi kako bi ispunili proizvodne ciljeve bez proporcionalnog povećanja površine ili radne snage.

Linija za sekundarnu prevlaku vrpčastih vlakana

Posebno dizajniran za premazivanje ravnih hrpa vlakana vrpce (4, 8 ili 12 vrpci vlakana) umjesto pojedinačnih labavih vlakana. Glava matrice i sustav hlađenja modificirani su kako bi se prilagodili ravnom profilu vrpce, a EFL kontrola je posebno kritična kako bi se izbjeglo savijanje vrpce ili naprezanje vlakana unutar cijevi.

Proces sekundarnog premazivanja korak po korak

Razumijevanje procesa proizvodnje pomaže operaterima u rješavanju problema s kvalitetom i optimiziranju postavki stroja. Ovdje je standardni redoslijed za tipično sekundarno premazivanje:

1. Opterećenje vlaknima: Optička vlakna s primarnim premazom učitavaju se na kotur za isplatu. Napetost vlakana se postavlja prema broju vlakana po cijevi i materijalu koji se ekstrudira.
2. Urezivanje niti i poravnavanje: Vlakna se provlače kroz vodilicu vlakana, vrh matrice i tijelo matrice. Pravilno centriranje vlakana unutar matrice ključno je za postizanje jednolike debljine stjenke.
3. Predgrijavanje ekstrudera: Cijevne zone ekstrudera povećavaju se na radnu temperaturu — za PBT to obično znači temperaturni profil od 200°C (zona punjenja) do 260°C (zona matrice). Vrijeme zagrijavanja je obično 30-60 minuta.
4. Temeljni premaz gel sustava: Tiksotropna smjesa za punjenje se zagrijava i puni kroz iglu za ubrizgavanje sve dok ne teče dosljedno, osiguravajući da nema zračnih džepova u liniji gela.
5. Pokretanje i rampa brzine: Linija počinje pri maloj brzini (10–20 m/min) dok se provjerava OD cijevi, debljina stjenke i položaj vlakana. Brzina se postupno povećava do ciljane stope proizvodnje.
6. Proizvodnja u stabilnom stanju: PLC kontrolni sustav prati OD u stvarnom vremenu i vrši mikro prilagodbe kako bi se dimenzije cijevi održale unutar specifikacije. Operateri nadziru proces putem HMI ekrana i povremenog ručnog uzorkovanja.
7. Promjena spoola: Kada je namotajni kalem pun, linija obavlja automatsku ili poluautomatsku promjenu, režući cijev i prebacujući je na novi kalem uz minimalni gubitak proizvodnje.

Kontrola kvalitete u sekundarnom premazu

Kvaliteta sekundarnog premaza mjeri se u odnosu na standarde dimenzija i standarde optičkih performansi. Ključni parametri kvalitete uključuju vanjski promjer (OD), unutarnji promjer (ID), ekscentričnost debljine stijenke, razinu punjenja gelom i EFL. Oni moraju biti u skladu s međunarodnim standardima kao što su IEC 60794-1 i ITU-T G.652 za ​​gotov kabel.

Uobičajene greške u kvaliteti i njihovi uzroci uključuju:

• Varijacija promjera cijevi: Obično uzrokovano fluktuacijom brzine cjevovoda, nestabilnošću tlaka taline ili varijacijom temperature rashladne vode.
• Ekscentričnost zida: Posljedice su neusklađenosti vlakana u matrici ili neravnomjerne toplinske raspodjele po glavi matrice.
• Nedovoljno punjenje gelom: Uzrokovana pogreškom kalibracije pumpe za gel ili uvlačenjem zraka u sustav za dovod gela, što dovodi do kvarova blokiranja vode u radu.
• Izvijanje vlakana ili visoki EFL: Javlja se kada je brzina isplate vlakana previsoka u odnosu na brzinu linije, povećavajući prigušenje na postavljenim dijelovima kabela.
• Hrapavost površine ili rupice: Tipično znak kontaminacije vlage u dovodu peleta ili neodgovarajuće temperaturne zone ekstrudera.

Gotove cijevi redovito se uzorkuju na vlačnu čvrstoću (obično testirano na najmanje 100 N/100 mm), otpornost na lomljenje i verifikaciju optičkog prigušenja na valnim duljinama od 1310 nm i 1550 nm.

Primjene i relevantnost za industriju

Strojevi za sekundarno premazivanje nezamjenjivi su u proizvodnji gotovo svih vrsta optičkih kabela koji se koriste u modernoj telekomunikacijskoj infrastrukturi. Ključna područja primjene uključuju:

• Telekomunikacijski magistralni kabeli: Kabeli s velikim brojem vlakana (144 do 1728 vlakana) koji se koriste u dugolinijskim i metro mrežama oslanjaju se na precizne labave cijevi sa sekundarnim premazom i za zaštitu vlakana i za performanse kabela.
• FTTH (Fiber to the Home) kabeli: Odvodni kabeli i distribucijski kabeli za veze zadnje milje zahtijevaju dosljednu, jeftinu proizvodnju labavih cijevi pri velikim brzinama.
• Odvodnici podmorskih kabela: Visokoučinkovite PBT cijevi koje se koriste u podmorskim kabelskim sustavima moraju zadovoljiti ekstremno uske tolerancije dimenzija, što naprednu opremu za sekundarno premazivanje čini neophodnom.
• Industrijski i vojni kablovi: Robusni kabeli za teška okruženja često koriste posebne spojeve sekundarnih premaznih materijala koji se obrađuju na istoj vrsti strojeva s prilagođenim konfiguracijama kalupa.

Globalna implementacija optičkih kabela nastavlja se brzo širiti, potaknuta uvođenjem 5G, izgradnjom podatkovnih centara hiperrazmjera i nacionalnim širokopojasnim inicijativama. Industrijski analitičari predviđaju da će globalno tržište optičkih kabela premašiti 20 milijardi USD do 2027. , što izravno pokreće trajnu potražnju za naprednom opremom za sekundarno premazivanje koja ima visoku propusnost i dosljednu kvalitetu.

Najbolje prakse održavanja i rada

Ispravno održavanje stroja za sekundarno premazivanje osigurava postojanu kvalitetu proizvoda i povećava vrijeme rada stroja. Ključne prakse održavanja uključuju:

Svakodnevno održavanje

• Očistite matricu za ekstruziju i vrh od zaostalog polimera nakon svake proizvodne serije
• Provjerite i dopunite spremnik smjese za punjenje gelom
• Provjerite brzinu protoka rashladne vode i temperaturu u svakoj zoni korita
• Provjerite kalibraciju OD mjerača s referentnim standardima

Periodično održavanje (mjesečno / tromjesečno)

• Rastavite i temeljito očistite vijak i cijev ekstrudera pomoću sredstva za čišćenje
• Provjerite istrošenost letvica vijaka i provrta cijevi; zamijenite kada zazor premaši 0,15 mm
• Podmažite osovinske ležajeve i pogonski lanac za izvlačenje prema specifikaciji proizvođača
• Ponovno kalibrirajte regulatore napetosti i provjerite PLC kontrolne parametre u odnosu na originalne postavke

Operateri bi također trebali provesti potpunu reviziju procesa kad god se promijeni serija sirovina, budući da čak i manje varijacije u viskoznosti PBT peleta (MFI — Indeks protoka taline) mogu zahtijevati prilagodbe temperaturnih profila i brzine vijka kako bi se održala stabilnost dimenzija cijevi.
